结构钢筋焊接网布置方案
以下介绍以楼板配筋为例有关构造要求遵守《钢筋焊接网混凝土结构规程》（JGJ114-2014）的规定。对楼板配筋而言，可将其分为底网和面网
一、底网
※单向板
考虑到现场施工中可能出现偏差，板下部纵向钢筋伸入渠中的锚固长度较原规格增加5d，即≥5d（d为受力钢筋直径）且不小于100mm。
分布筋方向支座处加垫网，如需设置搭接接头时，每个网片在搭接范围内至少应有根受力主筋，搭接长度las不应小于20d(d为分布钢筋直径)且不应小于150mm。
※双向板
分解成两层单向网片，受力、伸入支座不少于15d(d为受力筋直径)且不小100mm；采用(d-4)mm@400作为架立筋不必搭接，但两张网片外侧受力筋的距离(a)应不大于钢网受力主筋的间距。

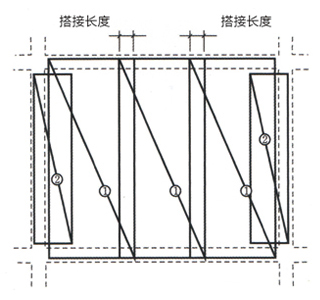

单向板底网布置示意图

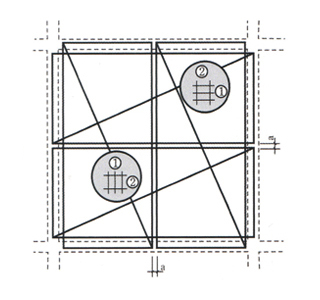

双向板底网布置示意图
①受力筋
②架立筋
二、面网布置
一般情况面网布置示意图
面筋通长情况面网布置示意图
TB：板跨中面网
TL：板支座面网
a:搭接长度，≥1.2la且≥200mm
三、楼板上层钢筋焊接网与柱的连接
①主要受力焊接网
②非主要受力焊接网
③附加绑扎钢筋
④柱
⑤焊接网片
